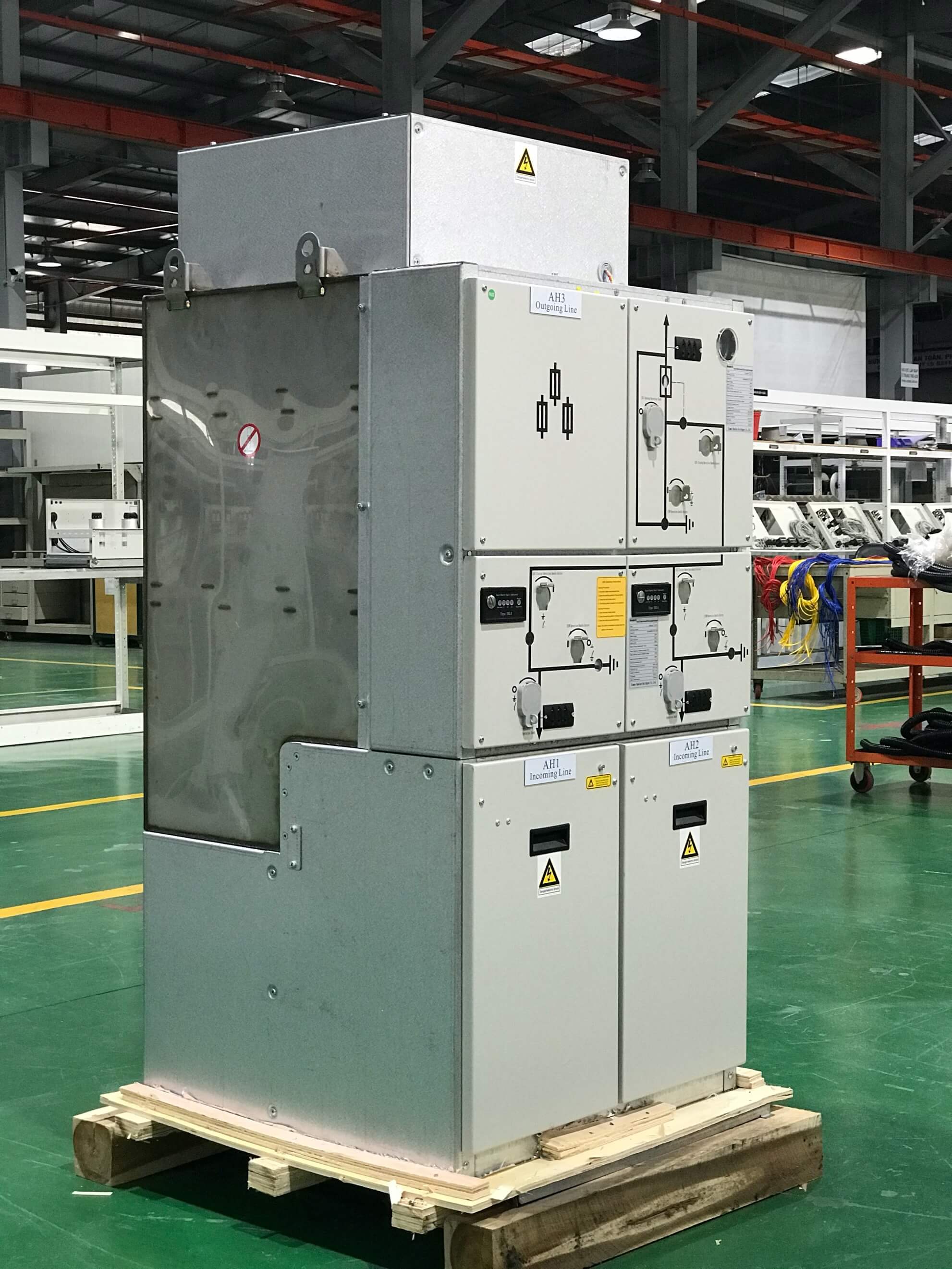

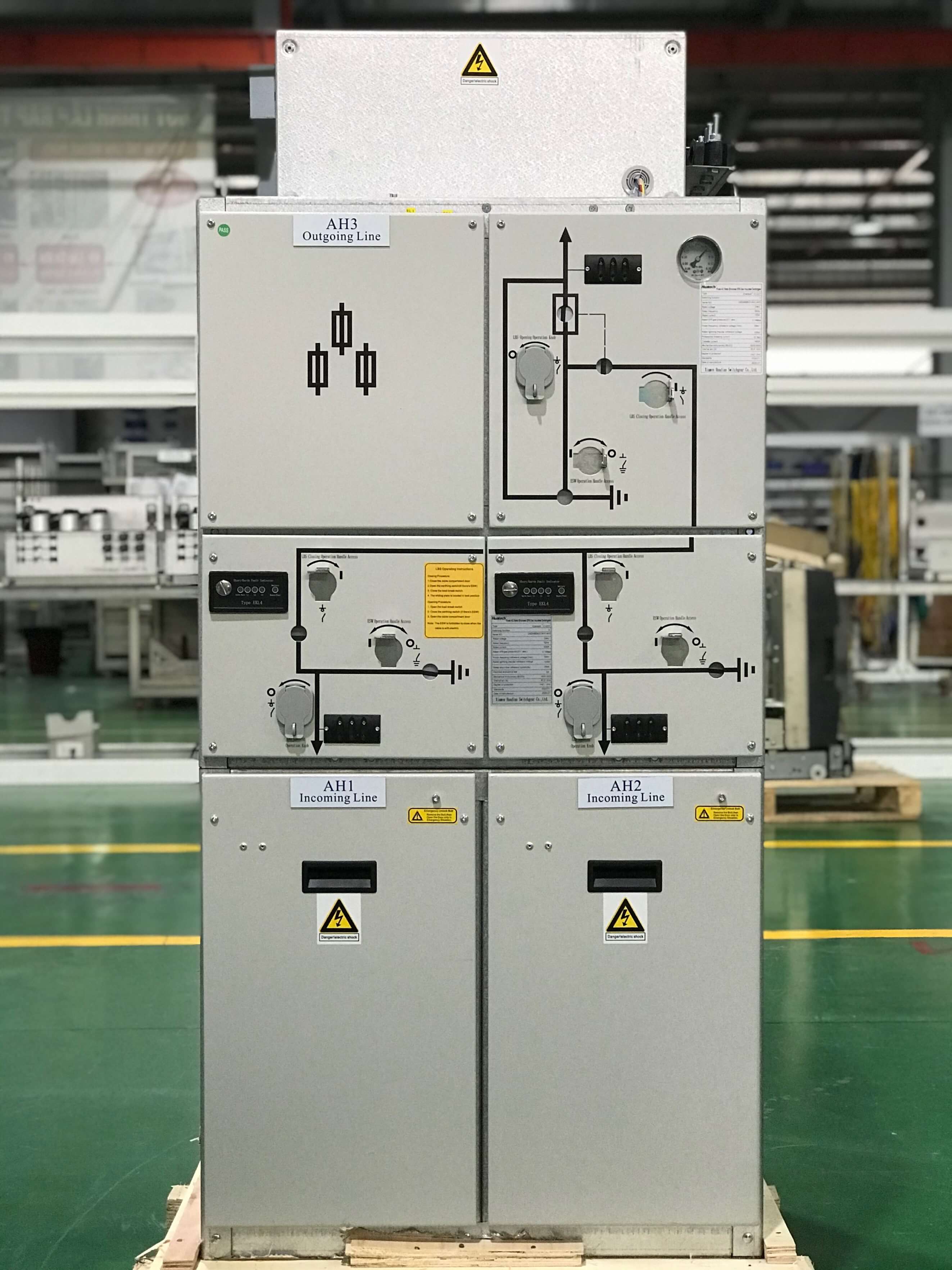

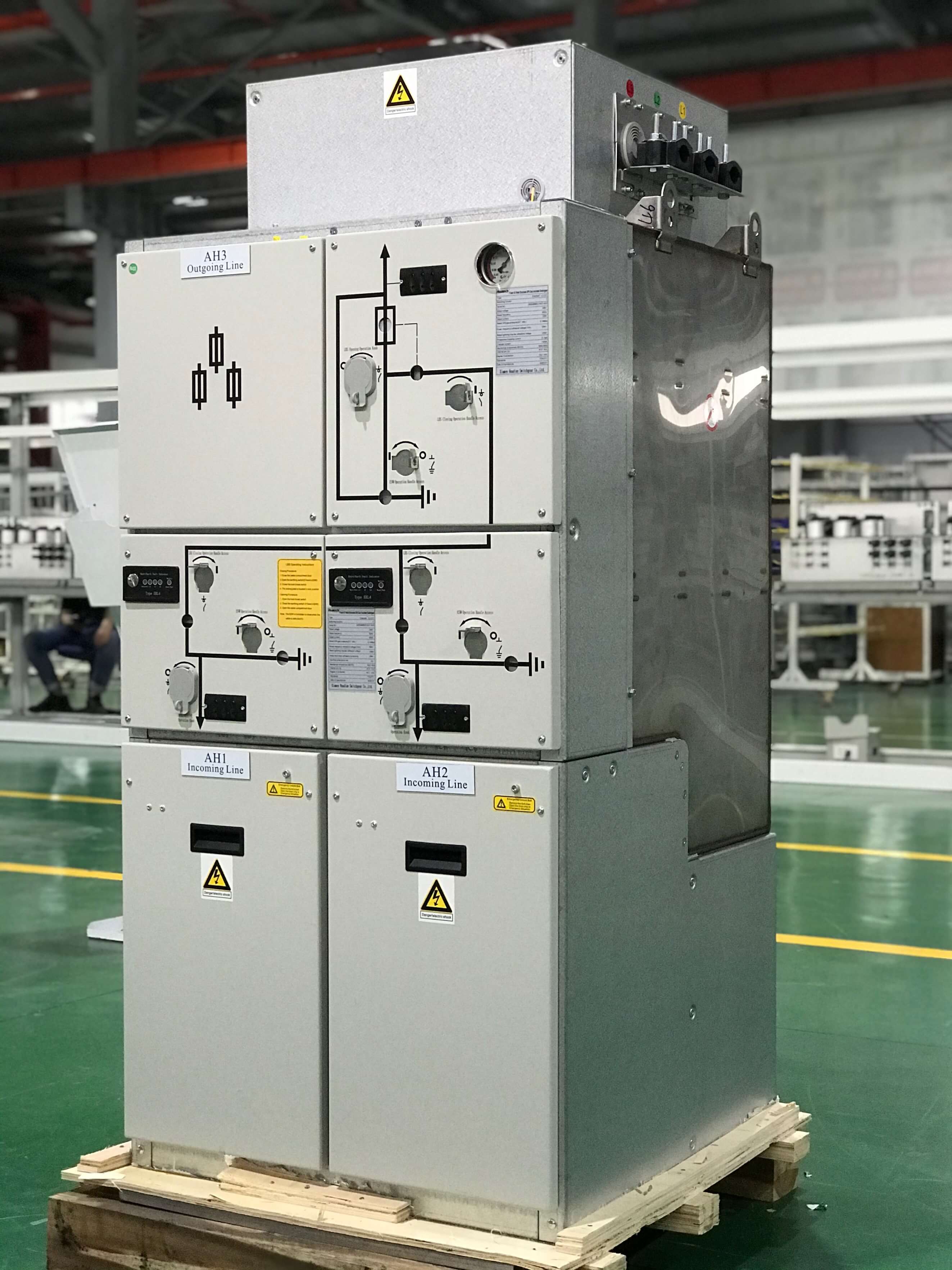

Tủ điện mạch vòng (RMU) loại compact CCF là tủ điện hợp bộ tích hợp các chức năng đóng, cắt và bảo vệ một hoặc nhiều máy biến áp phân phối hoặc lưới điện vận hành theo sơ đồ hình tia hoặc mạch vòng hở cấp điện áp đến 24kV.
- Tủ điện mạch vòng (RMU) loại compact CCF là tủ điện hợp bộ tích hợp các chức năng đóng, cắt và bảo vệ một hoặc nhiều máy biến áp phân phối hoặc lưới điện vận hành theo sơ đồ hình tia hoặc mạch vòng hở cấp điện áp đến 24kV.
- Tủ điện được thiết kế, thử nghiệm và sản xuất theo tiêu chuẩn IEC 62271-200.
- Các thiết bị chính bao gồm dao cắt tải, cầu chì bảo vệ máy biến áp, thanh cái và các phần mang điện được lắp đặt trong khoang đóng cắt, cách điện bằng khí SF6 (Gas tank). Vỏ bọc khoang đóng cắt được làm bằng thép không gỉ dầy 3mm và được hàn kín tự động bằng Robot hàn (Robot Welding) theo công nghệ "Seal for Life", đảm bảo tuổi thọ thiết bị đến 30 năm trong điều kiện vận hành bình thường.
- Tủ điện được lắp đặt đầu cực (Busing) nhựa đúc (Epoxy), tương thích đầu cáp loại Tplug (đầu cáp chụp kín), đảm bảo vận hành an toàn liên tục trong các điều kiện môi trường công nghiệp bụi bẩn hoặc khí hậu vùng biển có độ ẩm và ăn mòn cao.
- Tủ điện có thiết kế đặc biệt nhỏ, gọn, bao gồm 02 ngăn dao cắt phụ tải và 01 ngăn dao cắt phụ tải kèm bệ chì bảo vệ máy biến áp phân phối đến 1000kVA. Bố trí thanh cái thuận tiện cho việc lắp đặt tủ điện Compact CCF trong các trạm biến áp dạng đứng (kiểu cột), tối ưu hoá kích thước trạm cột, góp phần gia tăng hiệu quả và thẩm mỹ công trình điện.
- Phụ kiện trang bị thêm đa dạng, đáp ứng các nhu cầu nâng cấp điều khiển và vận hành, bao gồm: cơ cấu thao tác vận hành điện AC/DC; thiết bị chỉ báo sự cố (FI), điện trở sấy, rơle bảo vệ, sensor dòng điện (CT), điều khiển từ xa (RMU controller IEC 101-104),...
- Ứng dụng:
+ Hệ thống phân phối điện của Điện lực, đặc biệt là giải pháp trạm biến áp hợp bộ dạng cột tại các khu vực thành phố đông dân cư, hạn chế mặt bằng cho lắp đặt trạm biến áp mới.
+ Hệ thống điện các cơ sở hạ tầng: cảng hàng không, cảng biển, đặc khu kinh tế, trạm bơm,..
+ Hệ thống cung cấp điện dự án dân cư, trung tâm thương mại,...
+ Hệ thống điện tại các nhà máy công nghiệp
+ Hệ thống điện năng lượng tái tạo (Năng lượng mặt trời, năng lượng gió,...)
| Cấu trúc: | |||
|---|---|---|---|
| 1 | Loại | Khối 3 module, lắp đặt trong nhà hoặc ngoài trời (kèm vỏ tủ OD) | |
| 2 | Trang bị cho mỗi ngăn tủ | - Cơ cấu truyền động cơ khí (hoặc điện) - Cơ cấu chỉ thị 3 trạng thái: Đóng - Mở - Nối dất - Chỉ thị điện áp (Volatge indicator) - Cơ cấu khóa liên động interlock chống thao tác sai - Đồng hồ báo áp suất khí SF6 - Điện trở sấy tự động - Chì bảo vệ cho ngăn tủ dao cắt tải kết hợp chì |
|
| 3 | Cấp bảo vệ | - Khoang đóng cắt: IP 67 - Khoang đấu cáp: IP 3X |
|
| 4 | Loại Busing (Đầu cực tủ điện) | Nhựa đúc (Epoxy) | |
| 5 | Loại busbar Số cáp lực đấu nối |
Thanh cái đơn 02 cáp XLPE 240mm2 |
|
| 6 | Chất cách điện và dập hồ quang | Khí SF6 | |
| 7 | Loại chức năng | Dao cắt tải (LBS) | Dao cắt tải kết hợp chì (LBS + bệ chì) |
| 8 | Ký hiệu | K | T |
| 9 | Ứng dụng | Đóng/cắt có tải (Tuyến dây/Cáp ngầm/Trạm biến áp,…) |
Bảo vệ máy biến áp phân phối |
| 10 | Điện áp | 24 kV (*) | |
| 11 | Tần số | 50 Hz | |
| 12 | Điện áp chịu đựng xung (BIL) | 125 kV | |
| 13 | Điện áp tần số công nghiệp trong 1 phút: + Giữa Pha - đất + Khoảng cách cách ly |
50 kV |
|
| 14 | Dòng điện định mức thanh cái | 630 A | |
| 15 | Dòng định mức ngăn chức năng | 630 A | 200 A |
|
16 |
Dòng chịu đựng ngắn mạch ngắn hạn | 20 kA / 3 giây | |
| 17 | Dòng điện ngắn mạch đỉnh | 50 kA | |
| 18 | Số lần đóng cắt có tải | > 100 lần (Class E2) |
|
| 19 | Số lần thao tác không tải | 1.000 lần (Class M1) |
|
| 20 | Cấp bảo vệ sự cố hồ quang bên trong tủ | IAC - AFLR 20kA (Bảo vệ hồ quang 4 phía) |
|
